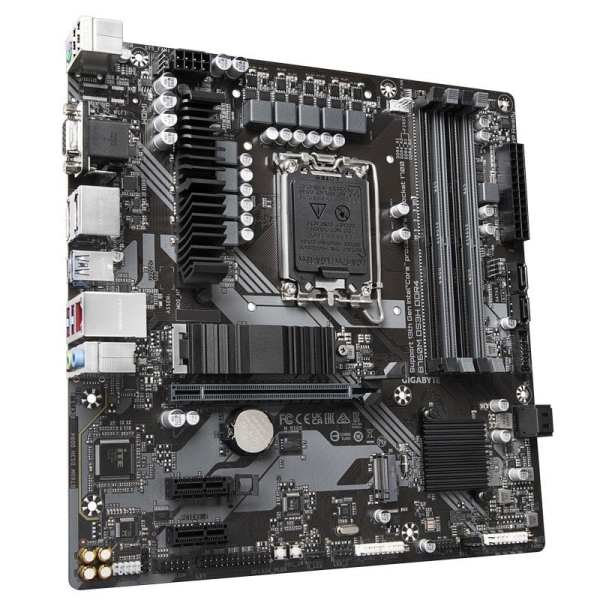

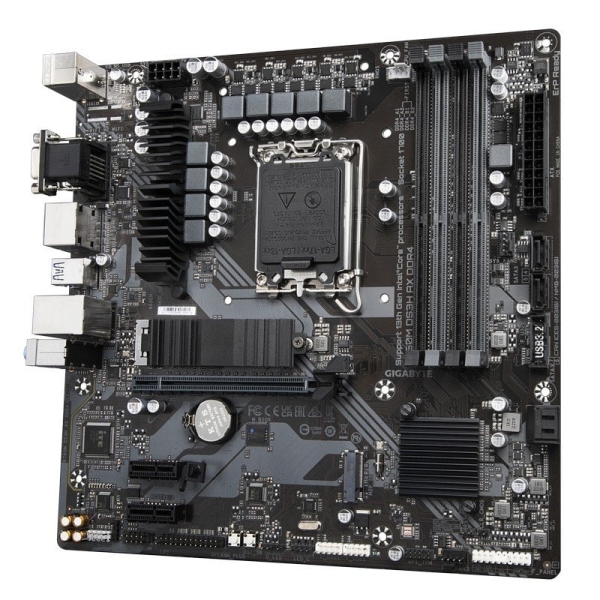

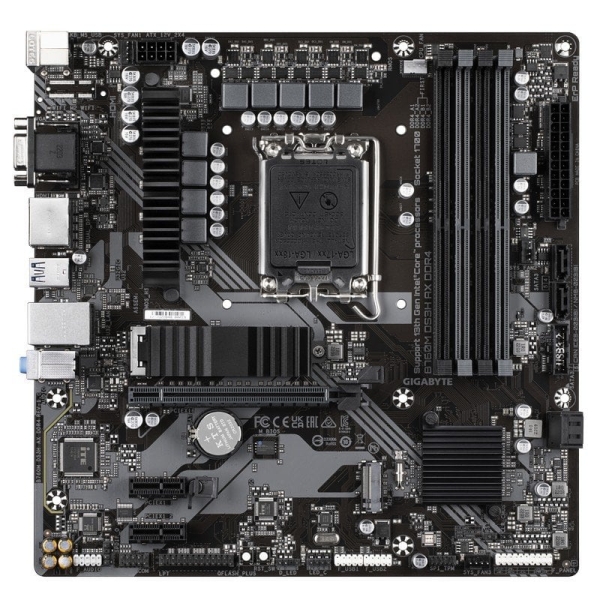

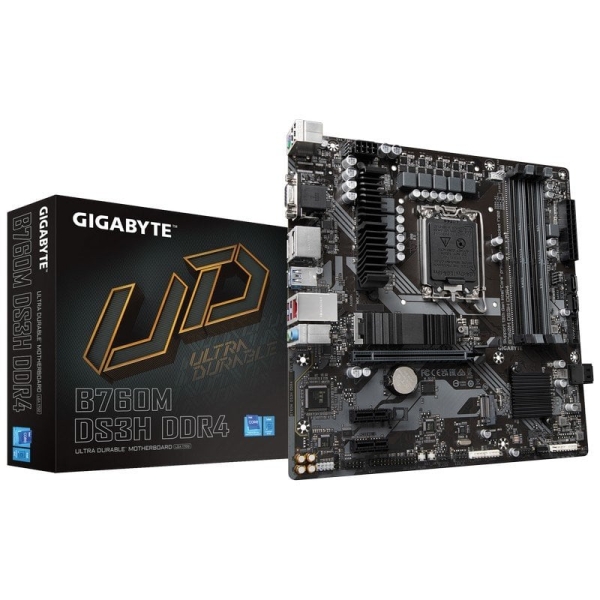

Gigabyte B760M DS3H Scheda madre Intel LGA1700 4x DDR4 – M.2, SATA, PCIe4.0, HDMI, Displayport, USB 3.2, USB-C – MicroATX

Le schede madri GIGABYTE includono diversi software utili e intuitivi per aiutare gli utenti a controllare tutti gli aspetti della scheda madre e fornire un effetto di illuminazione personalizzabile con un’estetica eccezionale per adattarsi alla loro personalità unica.
Caratteristiche:
-Intel® Socket LGA 1700: compatibile con i processori della serie 13a e 12a generazione
-Prestazioni senza pari: soluzione VRM digitale ibrida a 6+2+1 fasi
-Dual Channel DDR4: 4*DIMM Compatibilità con modulo di memoria XMP
-Archiviazione di nuova generazione: 2 connettori PCIe 4.0 x4 M.2
-Protezione termica M.2: per garantire le prestazioni degli SSD M.2
-EZ-Latch: slot PCIe 4.0×16 con design a sgancio rapido
-Reti veloci: LAN da 2,5 GbE
-Connettività estesa: USB-C® posteriore da 10 Gb/s, DP, HDMI
-Smart Fan 6: dotato di sensori di temperatura multipli, testine delle ventole ibride con FAN STOP
-Q-Flash Plus: aggiorna il BIOS senza installare CPU, memoria e scheda grafica
Specifiche:
CPU:
-Socket LGA1700: compatibile con processori Intel® Core™, Pentium® Gold e Celeron® di 13a e 12a generazione (la cache L3 varia a seconda della CPU)
Chipset:
-Intel® B760 Express
Memoria:
-Compatibile con DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300( O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400( O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s moduli di memoria
-4 socket DDR DIMM che supportano fino a 128 GB (32 GB di capacità DIMM singola) di memoria di sistema
-Architettura di memoria a doppio canale
-Compatibilità con moduli di memoria DIMM 1Rx8/2Rx8 senza buffer ECC (funzionano in modalità non ECC)
-Compatibilità con moduli di memoria DIMM 1Rx8/2Rx8/1Rx16 senza buffer senza ECC
-Compatibilità con moduli di memoria Extreme Memory Profile (XMP)
Grafica:
-Processore grafico integrato: compatibilità con grafica Intel® HD:
1 porta D-Sub, compatibile con una risoluzione massima di 1920×1200 a 60 Hz
1 porta HDMI, compatibile con una risoluzione massima di 4096×2160 a 60 Hz
* Supporto per versione HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, compatibile con una risoluzione massima di 4096×2304 a 60 Hz
* Supporto per la versione DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, compatibile con una risoluzione massima di 4096×2304 a 60 Hz
* Supporto per la versione DisplayPort 1.2.
-Compatibilità con un massimo di quattro schermi contemporaneamente
Audio:
-CODEC audio Realtek®
-Audio ad alta definizione
-2/4/5.1/7.1 canali
LAN:
-Chip LAN Realtek® da 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Slot di espansione
-UPC:
1 x slot PCI Express x16, compatibile con PCIe 4.0 e funzionante a x16
-Chipset:
2 slot PCI Express x1, compatibili con PCIe 3.0 e funzionanti a x1
Interfaccia di archiviazione:
-UPC:
1 connettore M.2 (Socket 3, chiave M, compatibile con SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
-Set di chip:
1 connettore M.2 (Socket 3, chiave M, compatibile con SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 connettori SATA 6Gb/s
-Compatibilità con RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di archiviazione SATA
-USB
-Set di chip:
1 porta USB Type-C® sul pannello posteriore, compatibile con USB 3.2 Gen 2
5 porte USB 3.2 Gen 1 (3 porte sul pannello posteriore, 2 porte disponibili tramite connettore USB interno)
2 porte USB 2.0/1.1 sul pannello posteriore
-Set di chip + 2 hub USB 2.0:
4 porte USB 2.0/1.1 disponibili tramite i connettori USB interni
Connettori I/O interni:
-1 connettore di alimentazione principale ATX a 24 pin
-1 connettore di alimentazione ATX 12V a 8 pin
-1 connettore per ventola CPU.
-3 connettori per ventole di sistema
-1 connettore per striscia LED indirizzabile
-1 connettore per striscia LED RGB.
-2 connettori M.2 Socket 3
-4 connettori SATA 6Gb/s
-1 connettore per pannello frontale
-1 connettore audio per pannello frontale
-1 connettore USB 3.2 Gen 1
-2 connettori USB 2.0/1.1
-1 connettore per modulo piattaforma sicura (solo per modulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
-1 connettore per porta seriale
-1 connettore per porta parallela
-1 connettore per uscita S/PDIF
-1 pulsante Q-Flash Plus
-1 pulsante di reset.
-1 x ponticello di reset
-1 ponticello CMOS trasparente

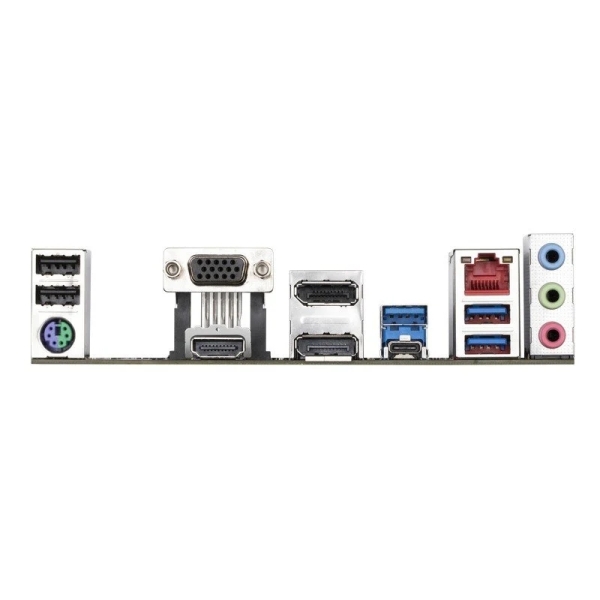

Connettori sul pannello posteriore:
-2 porte USB 2.0/1.1
-1 porta per tastiera/mouse PS/2
-1 porta D-Sub
-1 porta HDMI
-2 porte di visualizzazione
-3 porte USB 3.2 Gen 1
-1 x porta USB Type-C®, compatibile con USB 3.2 Gen 2
-1 porta RJ-45
-3 connettori audio
Controller I/O:
-Chip controller I/O iTE®
-Monitoraggio H/W
-Rilevamento tensione
-Rilevamento temperatura
-Rilevamento velocità ventola
-Rilevamento flusso acqua di raffreddamento
-Avviso guasto ventola
-Controllo velocità ventola
BIOS:
-1 flash da 128 Mbit
-Utilizzo di BIOS AMI UEFI con licenza
-PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caratteristiche uniche:
-Compatibilità con GIGABYTE Control Center (GCC)
* Le applicazioni disponibili nel GCC possono variare a seconda del modello di scheda madre. Anche le funzioni supportate da ciascuna applicazione possono variare a seconda delle specifiche della scheda madre.
-Supporto per Q-Flash
-Supporto per Q-Flash Plus
Software incluso:
-Software di gestione della larghezza di banda LAN
Fattore di forma:
-Fattore di forma micro ATX, 24,4 cm × 24,4 cm
